NAPAとElomatic：20年にわたる協業成功の秘密
優れた船舶建造の背景には、優れたチームが存在する。そのチームを更に優れたものにするのは何か？
良好な協業とデータ駆動型ソリューションの構築は、より迅速な設計、より円滑なコミュニケーション、より多くのイノベーションを可能にします。このような基盤が確立されると、より安全でより環境に優しく、より効率的な船舶を設計することが飛躍的に容易になります。
プロジェクトごとに業界を変革していくNAPAとElomatic社は、20年以上にわたって未来の船舶の創造に共に取り組んできました。このチームが船舶設計へのアプローチを継続的に革新し、レベルアップできるよう、私たちは積極的に耳を傾け、適切な質問を投げかけ、あらゆるステップでチームをサポートしてきました。
この度、Elematic社におけるNAPAの使用経験、及び顧客が将来の戦略的課題に取り組むのを支援する同社のビジネスにNAPAが与えた影響についてこの数十年を振り返るべく、Elomatic社のRami Hirsimaki氏（マリン＆オフショア担当上級副社長）、Markus Jokinen氏（マリン＆オフショア担当デザインマネージャー）、Elias Penttinen氏（マリン＆オフショア担当コンサルティングエンジニア）に話を伺いました。
Elomatic社は、ヨーロッパを代表するエンジニアリングおよびコンサルティング会社として、52年の歴史を持ち、さまざまなプロジェクトや船種に対応しています。現在、Elomatic社が最も力を入れている課題は、グリーン・トランスフォーメーション（GX）に対応した将来性のある船舶設計です。
燃料の将来計画
低炭素・ゼロカーボン燃料は、海運のGXに欠かせないものですが、それが船舶設計にどのような影響を与えるのでしょうか。
代替燃料の中でもアンモニアとLNGは特に必要な量が多いため、さまざまなオプションを素早く検討する方法が必要です。NAPAはそのための大変有用な選択肢です。
Elomatic社マリン＆オフショア部門デザインマネージャー、Markus Jokinen氏

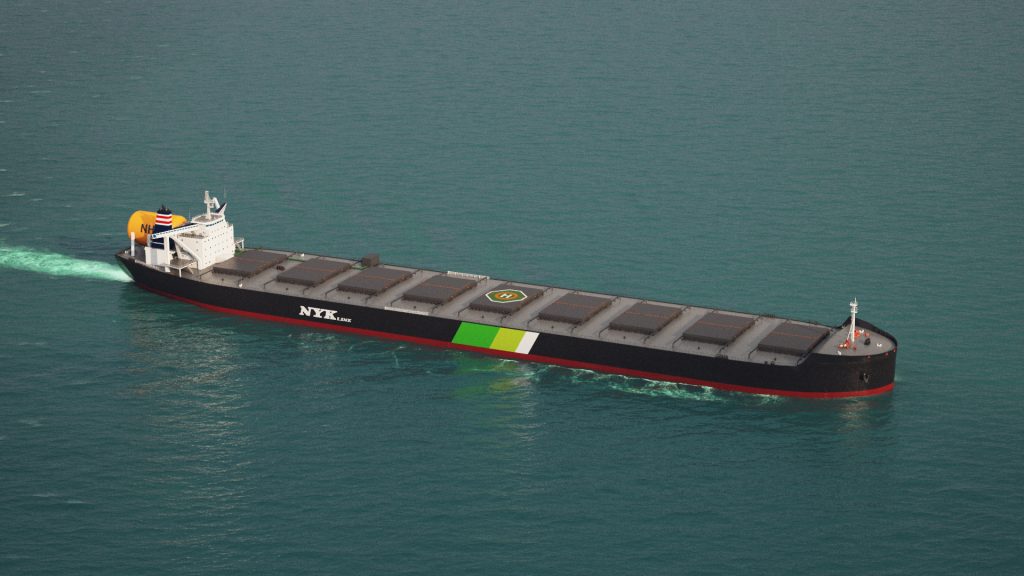

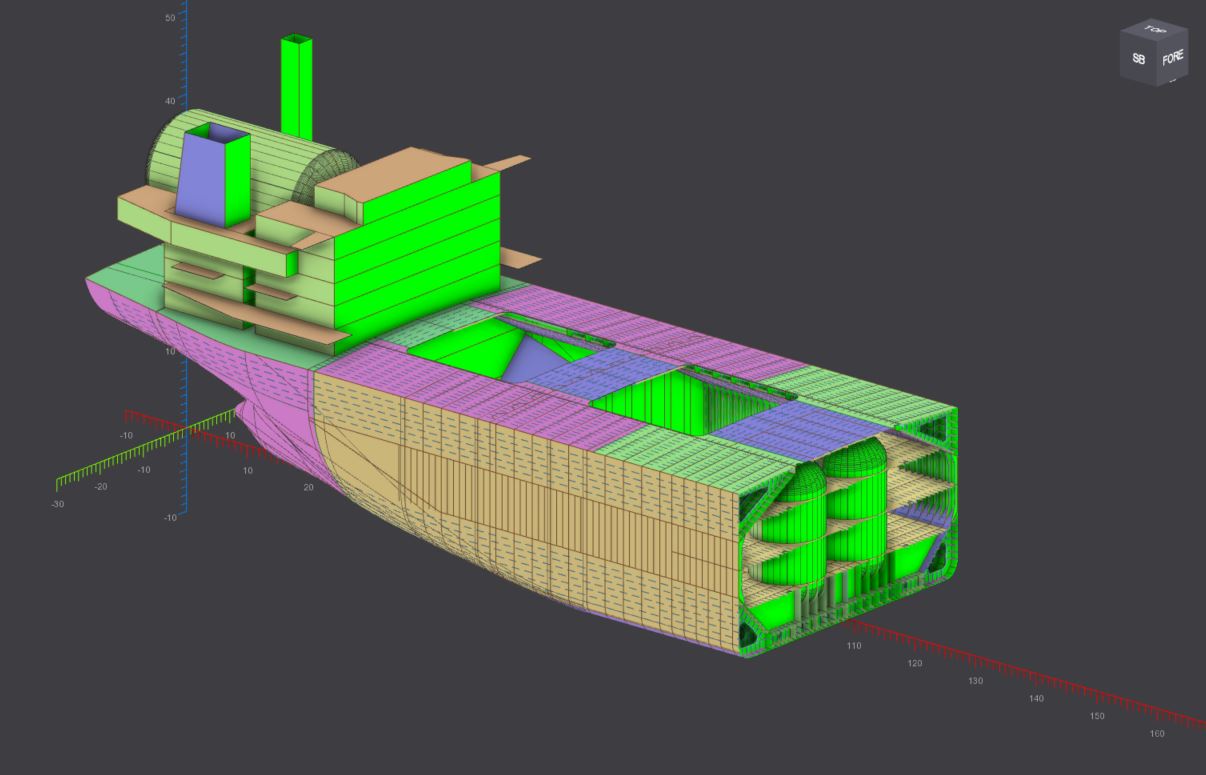

NAPA Designerで設計された、NYK社の新コンセプト設計に採用されたバルクキャリアと構造設計
Elomatic社が日本郵船株式会社（NYK）向けのアンモニア対応のLNG燃料船の新船隊を設計することになったとき、この課題の理解は不可欠でした。この新船隊は、バルクキャリア（ポストパナマックスとケープサイズ）2隻、自動車専用運搬船（PCC）1隻、超大型原油タンカー（VLCC）1隻からなるもので、効率や安全性を損なうことなく、グリーンエネルギーで駆動する必要がありました。
アンモニアのようなカーボンフリーの船舶用燃料は、業界の脱炭素化を先導するものです。しかし、日本の大手海運会社であるNYK社は、この移行促進のためのGHG排出量を削減する効果的な橋渡し役として、LNGの利用方法を検討する必要がありました。なぜなら、LNG燃料船は最小限のコストでアンモニア燃料船に容易に転換可能なためです。この様に燃料を容易に転換可能であることは、同社にとって設計上の優先事項でした。
アンモニア燃料対応LNG燃料自動車専用運搬船（PCC）のコンセプトデザイン
アンモニア燃料対応LNG燃料（ARLFV）超大型原油タンカー（VLCC）のコンセプトデザイン
しかし、従来の燃料油に比べてエネルギー密度が低いため、代替燃料で航行するための船舶の改造や設計には、より大きなタンクの必要性など、独自の課題があります。これまではこのような課題がある場合、大抵がそれぞれの設計要素間の妥協が必要でした。また、新しい低炭素燃料の採用は、無数の可能性を生み出す一方で不確実性をもたらし、より革新的な船舶設計が要求されます。旧来の設計手法を繰り返すことはもはや目的に適わず、自信を持って意思決定を行うこともできません。
設計者やエンジニアは、安全性と効率性は譲れないと認識しています。では、エンジンの改造、安全システム、タンクのサイズや位置などの設計上の決定は、安定性や運用性にどのような影響を与えるのでしょうか？
NAPA Designerでは、区画や構造物の詳細な3Dモデルが用意されているため、Elomatic社はこれらの懸念に対応し、タンクの形状、サイズ、配置など、改造作業やコストを最小限に抑えつつ、効率や安全性を妥協しない設計オプションを可視化することができました。
NAPA Steelの構造モデルのような3Dモデルは、図面、フィードバック、計算、解析がすべて行われる共通のソフトウェアベースを提供し、すべての結果にあらゆる変更が反映されることを保証します。さらに、ウェブベースの情報共有プラットフォームにより、レビューや承認の効率化を図ることができます。例えば、NAPA Viewerは、船主、協力会社、船級協会が必要な情報にリアルタイムでアクセスできるようにし、同時に各関係者の知的財産権を保護します。
モデルの作用
複雑化する設計プロジェクトにおいて、NAPAを使用する利点は、必要なデータをすべて一ヶ所に集め、意思決定や代替燃料への移行に必要な明確さをもたらすことです。Markus氏は、「特にコンセプトの段階では、さまざまな選択肢をより簡単にかつ迅速に検討できます。」と述べています。
例えば、代替燃料タンクの設置を容易にするために、設計者はデッキの下部空間を割り当てるべきでしょうか？その場合、貨物容量にはどのような影響があるのでしょうか？アンモニアのエネルギー密度が低いことを考慮するとどうでしょう？タンクの設計は効率にどのような影響を与えるのでしょうか？
Elomatic社にとって、これらの質問に自信を持って答え、将来の燃料を採用した場合の影響を評価することは極めて重要なことでした。
NYK社のアンモニア対応ポストパナマックスバルカーのコンセプトデザインを制作する際、Elomatic社は、安全性と効率性を考慮し、改造コストを最小限に抑えつつ、最適な設計オプションを検討する必要がありました。これを実現にするため、我々はNAPA Steelの3D構造モデルの利用を最適化するためにElomatic社と緊密に連携しました。

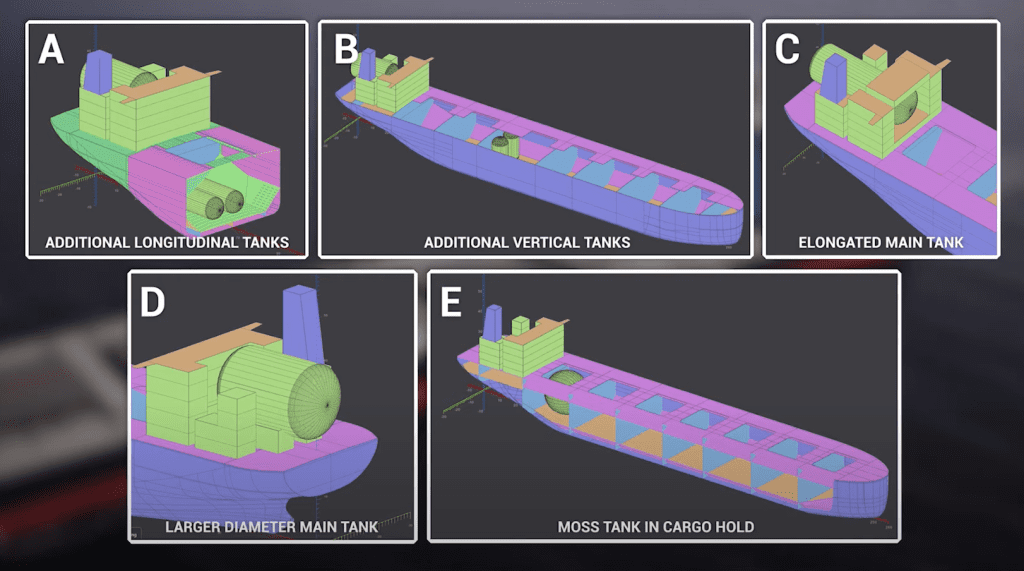

NYK社向けアンモニア燃料対応LNG燃料（ARLFV）ポストパナマックスバルカーのコンセプトデザイン
3Dモデルは、船舶の設計段階から運用段階まで、安全性や運航に影響を与える膨大な情報を網羅しています。例えば、有限要素（FE）解析がその一例として挙げられます。FE解析は、船舶の設計において、モデル内の応力水準の大きさを特定する重要な役割を果たすものの、後回しにされがちです。構造設計の初期段階でFE解析を行うことができれば、技術者は新しい機能がどのように連携し、全体構造の整合性に影響を与えるかを把握することができます。NAPAのFEメッシング機能により、Elomatic社は設計プロセスの標準的な部分としてFEモデルを簡単に生成・解析し、これまで以上に早い段階で修正作業を行うことができました。
信頼できる唯一の情報源
3Dモデルが1つの「信頼できる唯一の情報源」として機能することで、迅速な設計変更と、ハイドロ計算、復原性、船舶重量推定、流力性能から船体構造、FE解析に至るまでの信頼できる解析が飛躍的に容易になります。これらは、船級承認にも利用できます。
アンモニア対応のLNG燃料「自動車専用運搬船」のコンセプトデザインを作成する際、Elomatic社のチームはNAPAの3Dモデルを使って、タンク容量や配置を変えることで船の復原性性能にどのような影響を与えるかを検討しました。さらに、NAPAの確率論損傷時復原性機能、ハイドロ計算・復原性機能、及びNAPA Steelを使用することにより、確率論損傷時復原性規則（SOLAS2020）への適合などに対して、より信頼性の高い設計チェックをより簡単かつ正確に行うことができるようになったのです。
NAPA Designerとその3Dグラフィカルインターフェースを使って、Elomatic社は、以前のテキストベースのインターフェースと新しいグラフィカルインターフェースとを切り替えることができました。これにより、特に流体力学を研究する際に、両方のバージョンが提供する柔軟性と洞察を享受しながら、より詳細で使いやすい設計プロセスを実現することができました。
この「信頼できる唯一の情報源」は、造船工学技術者や設計者、技術開発者、船級協会など、全プロセスの関係者が同じ情報にリアルタイムでアクセスしてさまざまな設計目標を追求することを可能にし、チームの働き方を根本的に変えることにもなっています。Elomatic社では、より簡単にコミュニケーションできることになった結果、作業負荷と間違いのリスクを大幅に削減し、設計スケジュール、予算、要件をより良く満たすことが可能になりました。
重要なのは、NAPA設計ソフトウェアがより俊敏で革新的な設計ソリューション基盤を築いており、複数の活用事例があるということです。
Elomatic社がNAPA 設計ソフトで行ったNYK社スーパーエコシップ2050のデザイン
オフショアへの展開
私たちのソリューションは、一般商船にとどまりません。NAPAの設計ソフトウェアから得られるモデリング、幾何形状、復原性に関する同じ見識を利用して、Elomatic社は洋上風力発電市場での存在感を拡大しました。プロジェクトの複雑さを考慮し、Elomatic社は正確な復原性計算のために信頼できる強力な設計ソリューションを必要としていました。
NAPAの設計ソフトウェアは、浮体式洋上風力発電構造物の設計を確実かつ正確にサポートし、チームの設計意欲を満たしました。NAPAは一般商船設計と同様に、海上で簡単に設置できる即利用可能なソリューションの構築を目指すチームに、迅速で自信に満ちた行動を可能にしました。
NAPA Designerに掲載されたElomatic社の風力発電機デザイン
その核となるのは、世界的なエネルギー転換の障壁を取り除くために、ソリューションの拡張性を確保することでした。
ドリームチーム
長年にわたり、定期的な話し合いと緊密な連携により、NAPAはElomatic社の改造や新造船をサポートすることができました。
NAPAのカスタマーサービスチームは、これをさらに一歩前進させます。単に設計上の問題を解決するだけでなく、意欲的な設計要件を実現するためのデジタルツールの最適な使い方について、有益で洞察に満ちたガイダンスを提供しています。
これは、未来の船舶、あるいは明日の浮体式洋上風力発電構造物は今日設計され、持続可能性、安全性、効率性をDNAに組み込む必要があるという認識からきています。より協力的で革新的なプロセスをいかに構築していくかが、業界の脱炭素化を左右することになります。それはすべて構想段階から始まるのです。
興味がおありですか？
NAPA船舶設計ソリューションで、設計プロセスを改善することができます。詳しくはお問い合わせください。
