このプロジェクトは、大型液化水素(LH2)運搬船というコンセプトの大きさだけでなく、川崎重工業の技術者や船舶設計者のチームにとって、まったく新しい船型設計を実現するという技術的な達成を意味する、あらゆる面において大規模なものでした。この画期的なコンセプトを実現するために、NAPAツールでどのように設計上の課題を克服したかをご紹介します。

日本の神戸と坂出に造船所を持つ川崎重工業(KHI)の造船部門は、LPGやLNG運搬船、VLCC船、潜水艦などの高価値船を専門としています。同社は、2019年に就航した世界初の液化水素運搬船「すいそふろんてぃあ」の建造で注目を集めました。

川崎重工業が設計したLH2キャリア

脱炭素経済の進展に伴い、水素(およびそれを輸送する船舶)の需要が高まる中、川崎重工は16万m3の水素を液化した状態で輸送できる大型LH2運搬船コンセプトの開発に着手しました。全長346メートル、4つのタンクを備え、水素燃焼ボイラーと蒸気タービンで推進します。

斬新な船舶設計への挑戦

このような革新的な船舶をゼロから設計することは、決して簡単なものではありませんでした。「まったく新しいコンセプトを開発する場合、基準となる参考船はありません。」と川崎重工業で商船の船体や貨物タンクの構造設計を担当する吉田隆太氏が語ります。

その結果、技術者や船舶設計者は、船体の鋼材重量や重量配分を推定し、主要寸法を決定するために、従来の船舶設計に頼ることができません。さらに、LH2のタンクや断熱システムなど、数多くの新技術を採用した設計であったため、船体構造や艤装品配置への影響を慎重に考慮しながら開発する必要がありました。

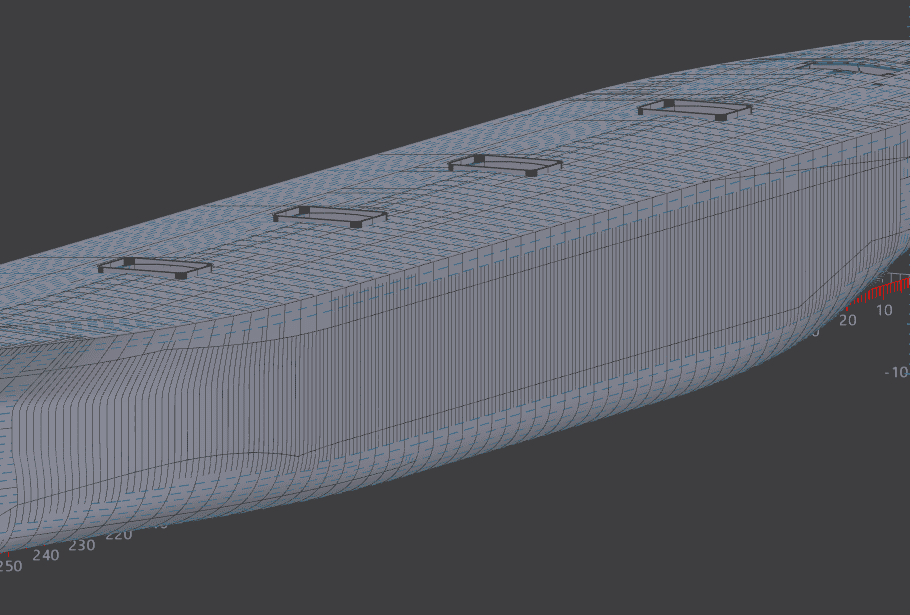

NAPA Designerによる川崎重工の3D船舶モデル

そのため、KHIのチームは包括的な構造研究を主導し、設計プロセスを通じて何度も繰り返しを管理する必要がありました。斬新なコンセプトデザインの課題を克服するためには、設計プロセスを可能な限り合理的かつ効率的にする適切なツールが必要でした。そこで出番となったのがNAPAツールです。

NAPA Steelを使用することで、船舶の重量を迅速かつ正確に見積もることができ、有限要素(FE)モデルを簡単に作成することができました。また、艤装品の仕様変更に応じてモデルを迅速に修正し、構造を検討することができたので非常に助かりました。  - 川崎重工 船舶設計担当 吉田隆太氏

船舶設計プロセスの再考

イノベーションを最大限に発揮するために、KHIのチームは従来の船舶設計プロセスの限界を克服する必要がありました。従来、艤装品や詳細な構造設計は、船舶の一般構造が確定した後の設計後期に行われていました。しかし、大型LH2運搬船のようなまったく新しいコンセプトの船では、これらの段階をプロセスのかなり早い段階で行う必要がありました。これは、詳細設計段階で大きな問題が発生し、構造全体の大幅な手直しが必要になるリスクを避けるために不可欠です。

船型、カーゴタンク、艤装システムの開発は、設計の初期段階から着手することが理想です。そこで川崎重工業は、NAPAツールを活用した「先行設計業務」を開発しました。

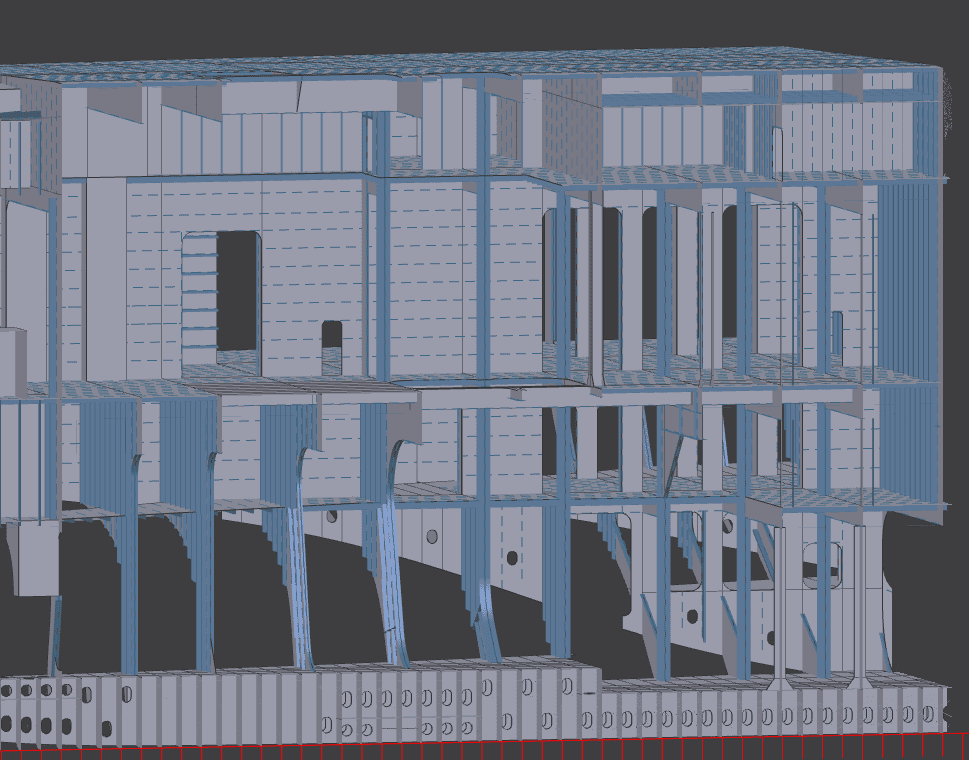

NAPA Designerで作成した3Dモデルの詳細設計部分

実際、KHIのチームはNAPAを使って3Dモデルを作成し、最初の開発段階から初期設計、詳細設計の段階まで役立てました。モデルを素早く編集できる利点を生かし、船体構造の設計と艤装品の配置を同時に検討することができ、これらの評価を複数回繰り返して異なるバリエーションを効率的に検証する柔軟性も備えていました。

これにより、設計の初期段階から、まったく新しい技術やシステムの搭載を高い精度で検討し、それに応じて基本構造を更新することが可能になりました。これには、技術者が3Dモデルを迅速かつ容易に修正できるNAPA Steelが役立ちました。「NAPAなしではこの仕事はできませんでした」と吉田氏は強調します。

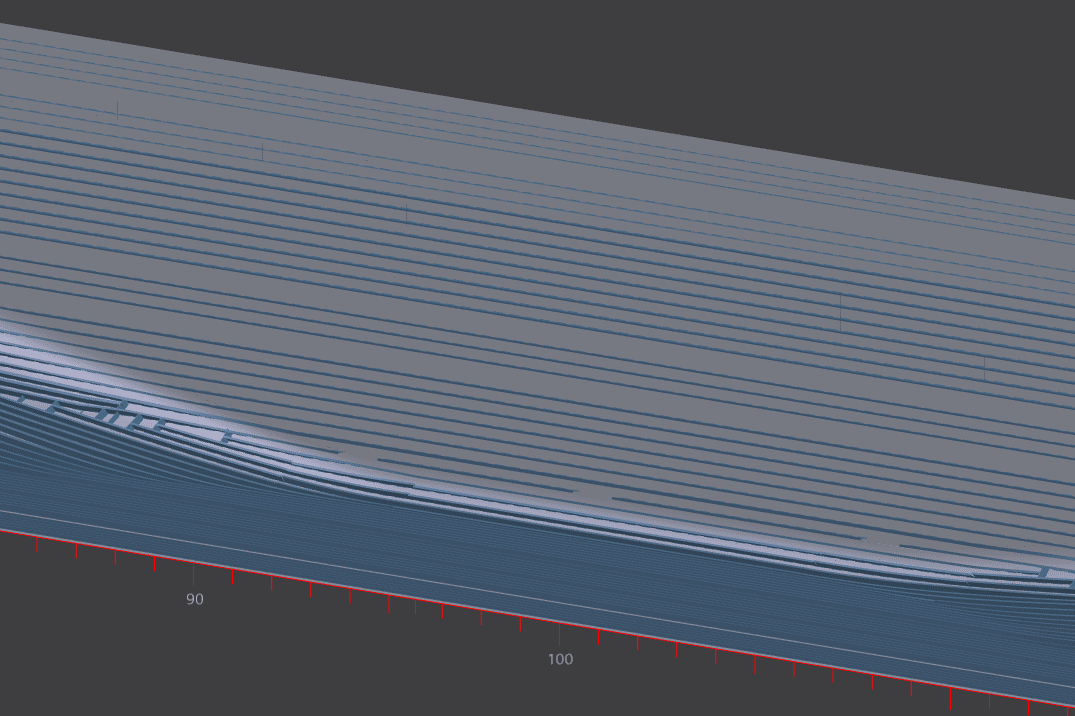

NAPA Designerで設計された縦補強材の配置

この「先行設計」アプローチにより、詳細設計段階からの知見を、初期段階からさまざまな設計バリエーションの評価に含めることも可能になりました。これには、工法や工程、縦方向の補強材の配置などの検討が含まれます。

その結果、見えない課題を早い段階で発見することができ、後々の設計のやり直しを防ぐことができました。川崎重工業 船舶設計担当 吉田隆太氏

サクセスストーリーの構築

設計プロセスの改善は成功しました:KHIの大型LH2キャリア・コンセプトは2022年4月にClassNKから基本設計承認(AiP)を取得し、初期設計とその安全性が第三者によって検証されました。「NAPAがなければ、早い段階から構造検討を繰り返す設計プロセスを実施することは難しかったでしょう」と吉田氏は付け加えました。

また、NAPAツールによって坂出と神戸の両チームが同じデータベースを共有しながら同時に作業を進めることができ、効率向上にも貢献しました。今後は、船体構造設計だけでなく、カーゴタンクの開発支援にもNAPAツールの活用を広げていきます。具体的には、タンクのパラメトリックモデリング、FEモデル出力、重量推定などを早期に実施します。また、社内のモデルレビューを容易にするためにNAPA Viewerの利用も計画しています。

川崎重工は、エネルギー転換の進展により革新的な船舶への需要が高まる中、事業成功の基盤を構築していきます。「脱炭素社会への移行に伴い、新燃料を動力源とする船舶や新燃料運搬船の開発が既に活発に進められています。このような新しい船舶の開発には、多くの研究・設計要素が複雑に絡み合いますが、NAPAを用いた3Dモデルベースの設計は、このような複雑な問題を解決するのに役立ちます」と吉田氏は締めくくりました。
